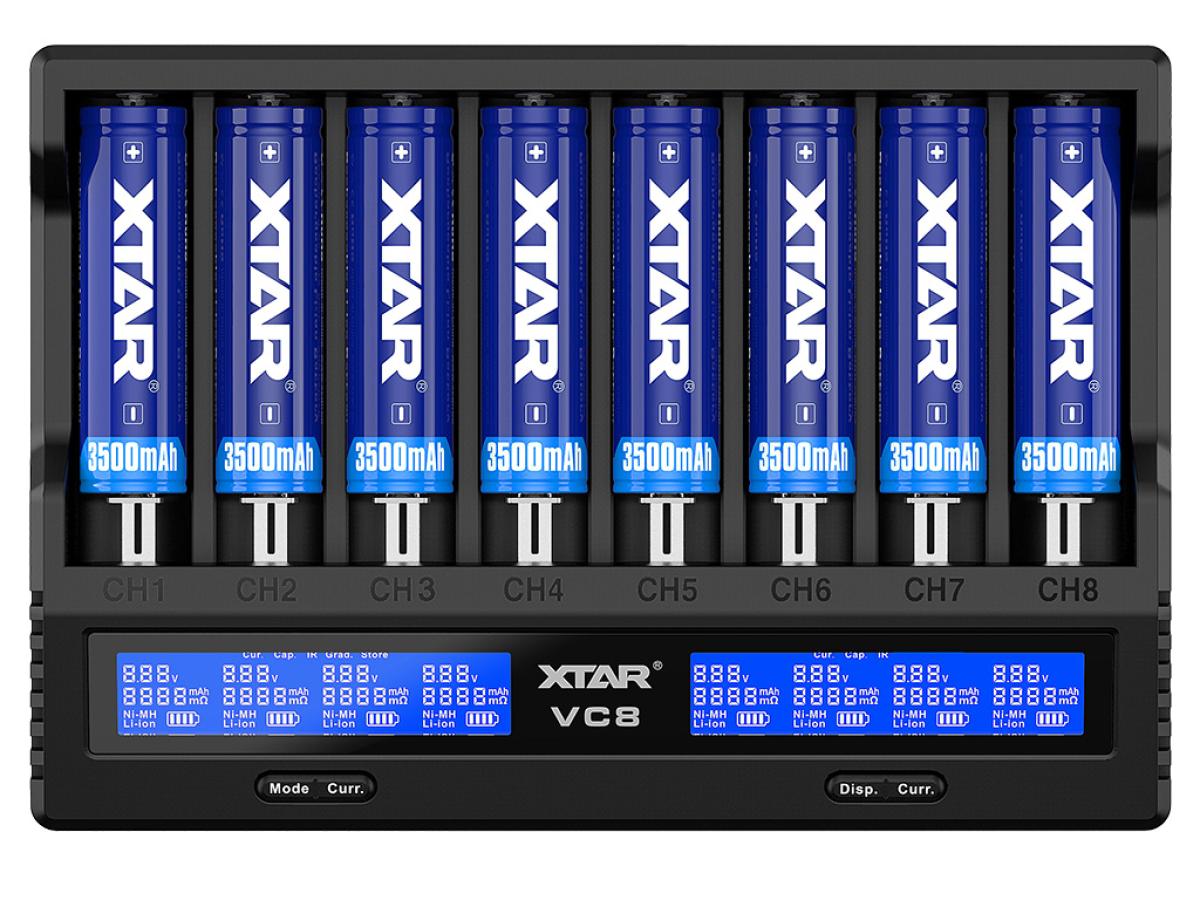

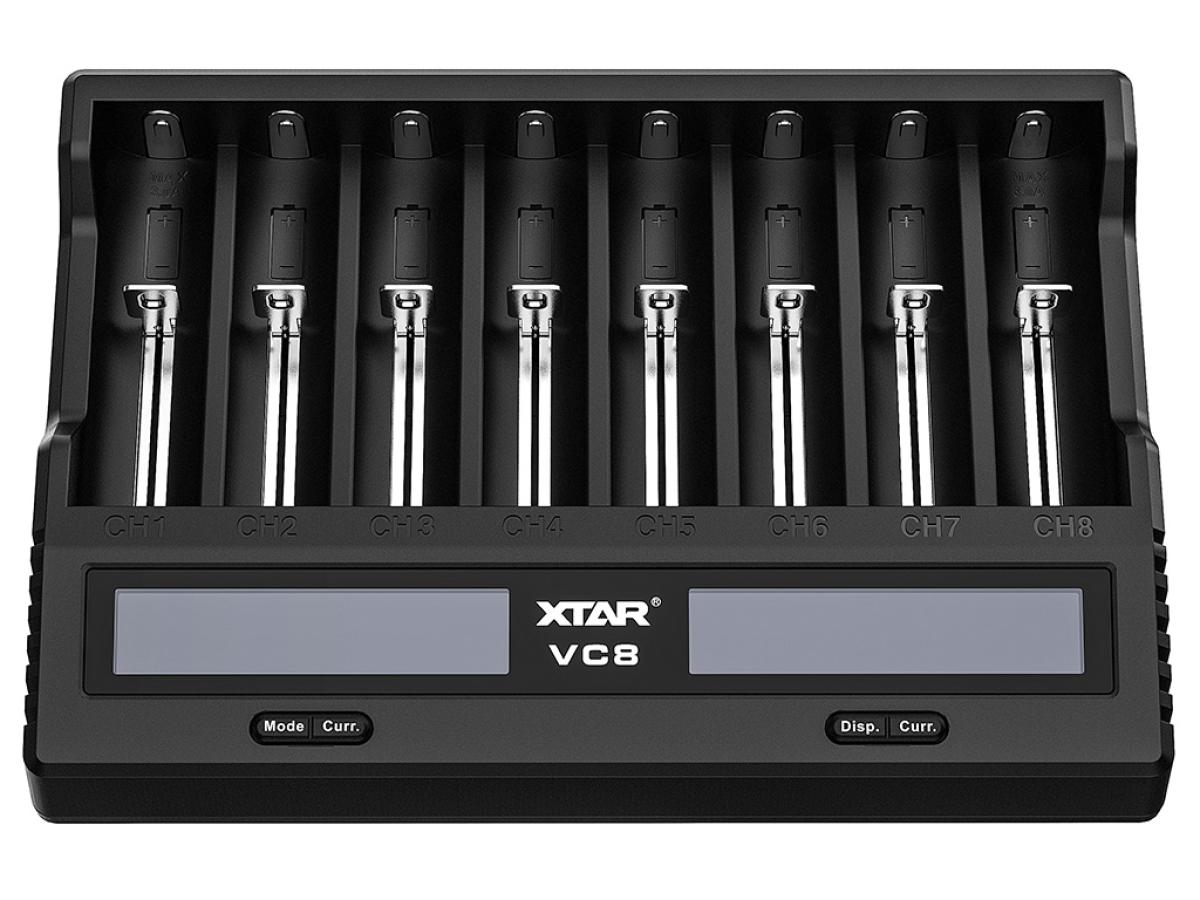

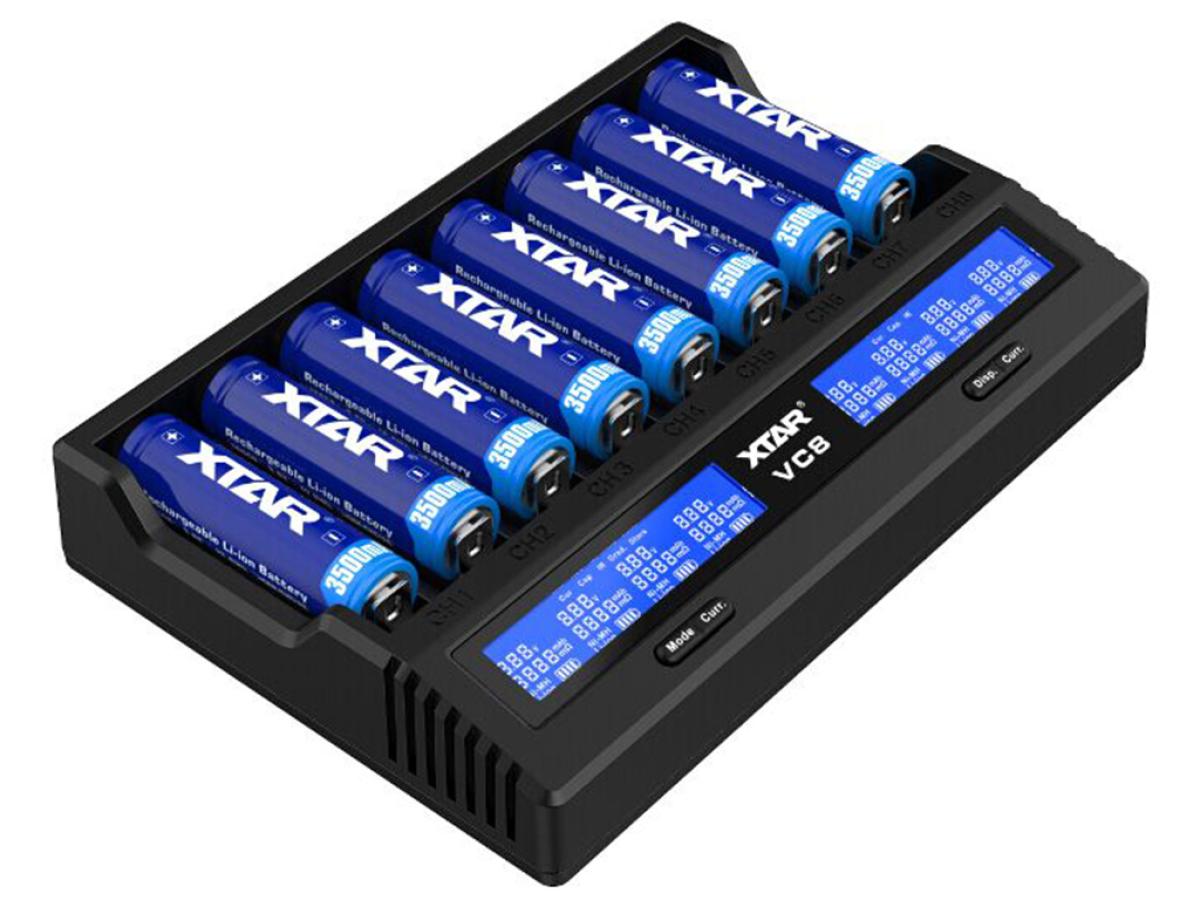

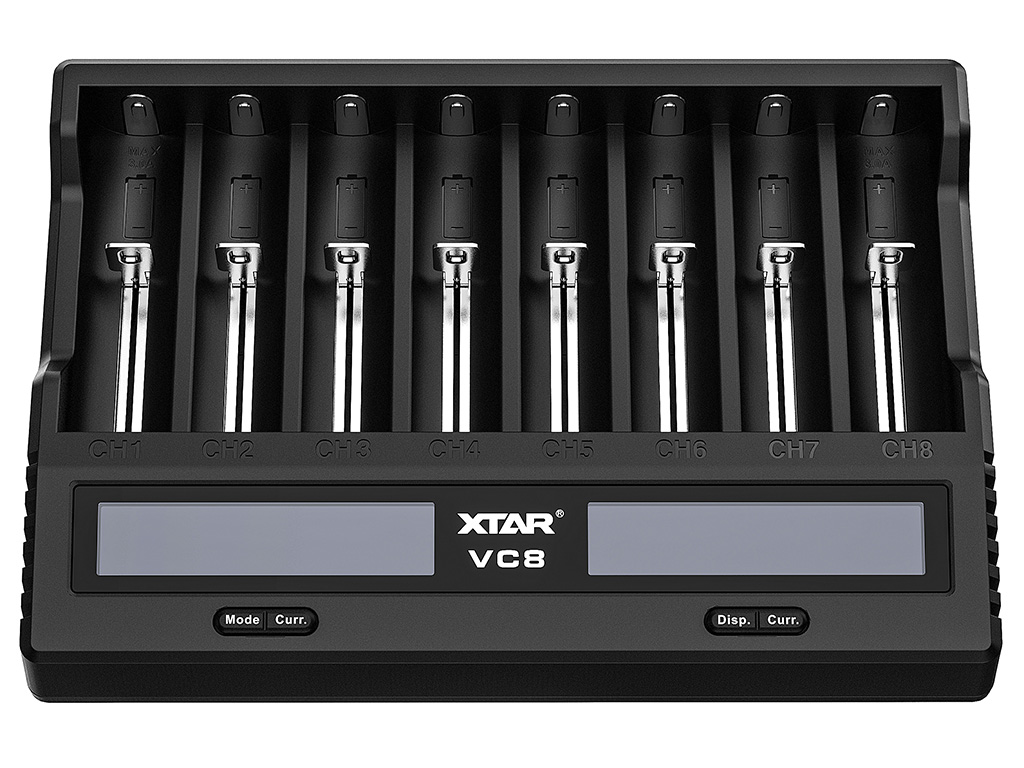

Das XTAR VC8 ist ein intelligentes Universales Lithium-Ionen und NIMH/NiCd Akkulader mit vier Ladeschächten zum Betrieb an einen beliebigen USB Port.
Als bahnbrechende Innovation ist das VC8 mit einigen nützlichen Features ausgestattet.
Immer auf geladene Akkus zugreifen oder Haushaltsübliche, nicht Wiederaufladbare Batterien durch Akkus ersetzen. XTAR bittet mit den VC8 ausreichend Ladeschächte und Flexibilität. Das VC8 kann eine breite Palette von Li-Ionen, NiMH und NiCd Akkus einschließlich der Grössen 20700 und 21700 in PCB Geschützen Version aufladen. XTAR steht in der Kombination des Prinzips, technologischen Fortschritts und Verantwortung für den Sicherheits- und Umweltschutz. Das Ladegerät eignet sich sowohl für Anfänger als auch für fortgeschrittene Anwender die über ihre Akkus mehr als nur "voll" oder "leer" erfahren wollen.

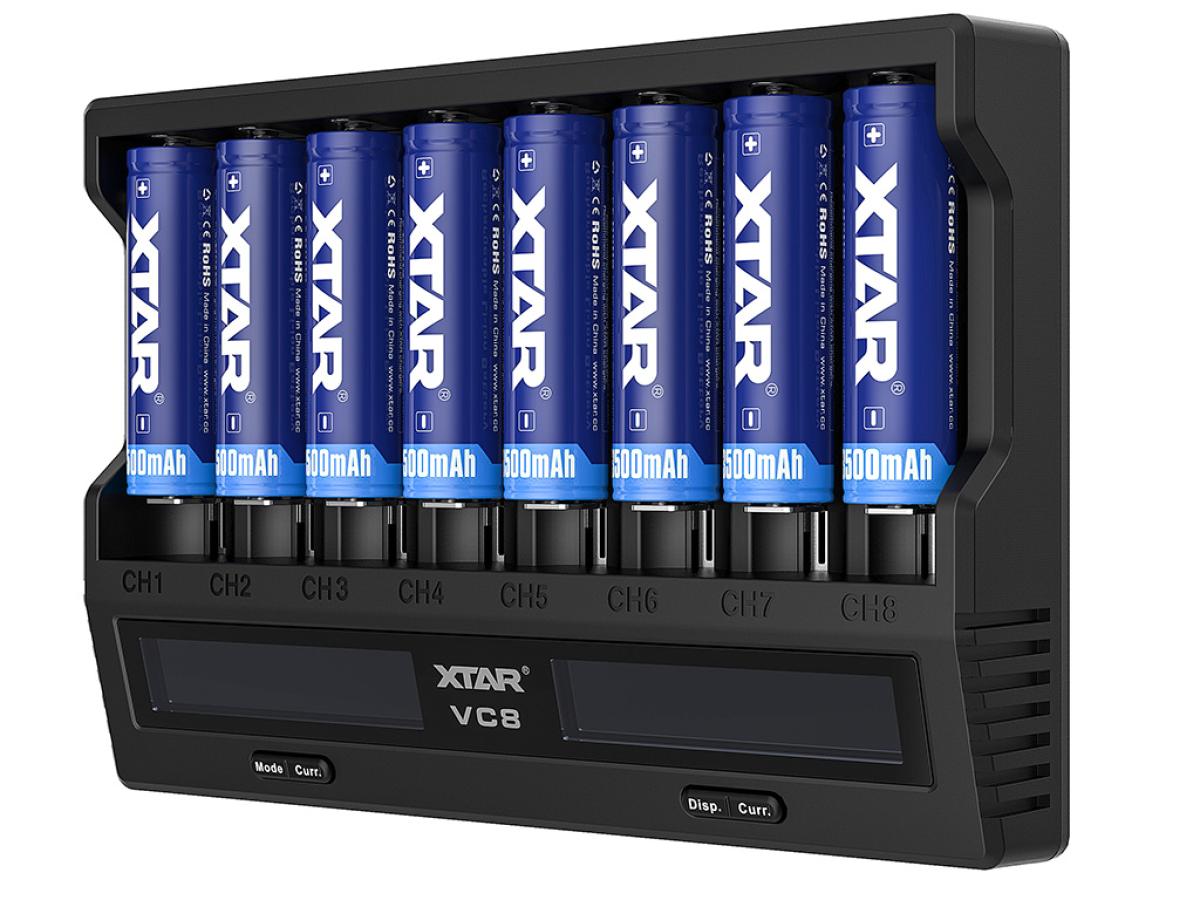

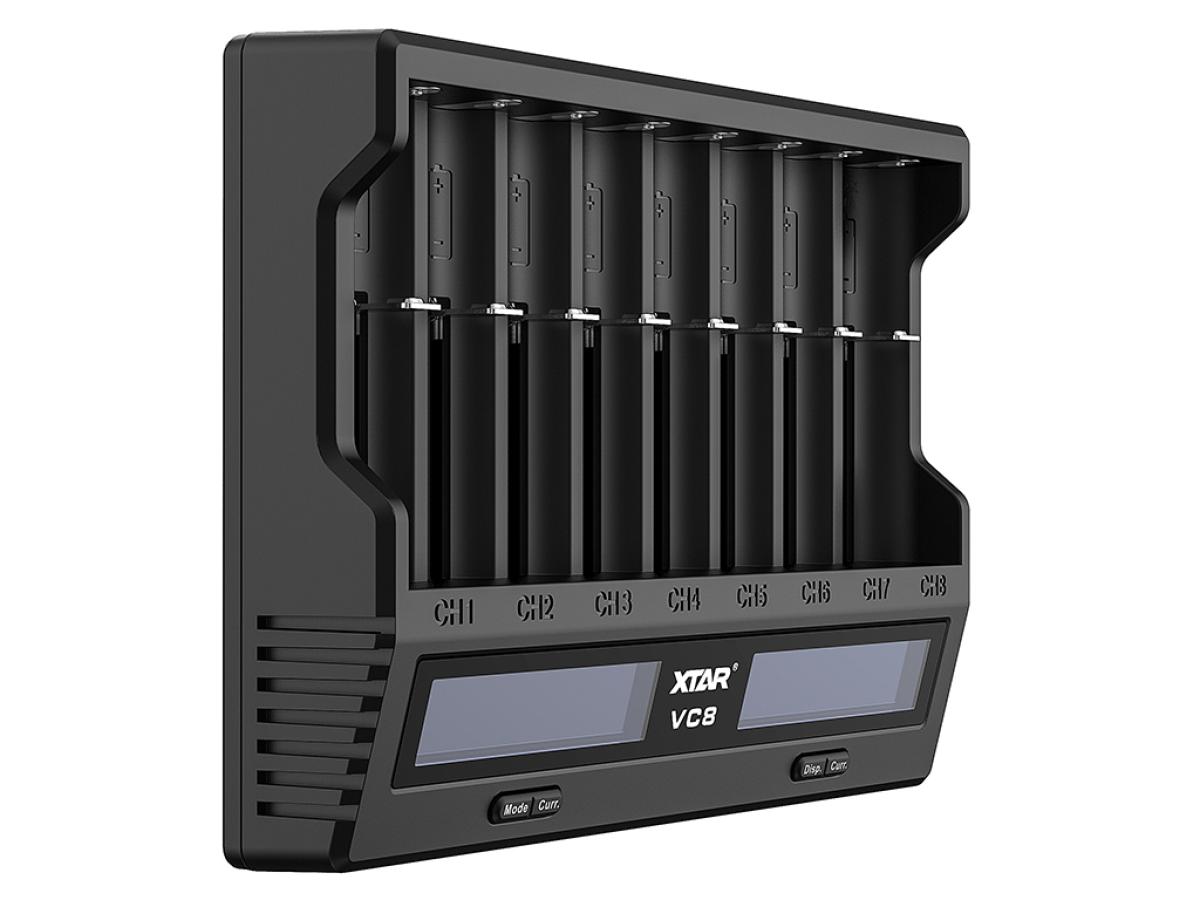

XTAR erweitert die VC-Serie mit einem 8-Schacht Ladegerät den VC8
Mit 8 unabhängig voneinander funktionierenden Ladeschächten, zum Betrieb an einem QC (Quick Charge) Netzteil oder beliebigen 5V USB Port.
Ermittlung der tatsächlichen Entladekapazität, entladen der Akkus auf die Nennspannung um Akkus bei längeren Aufbewahren zu schonen, aufladen von 20700 und 21700 Akkus in PCB geschützter Version oder verbaute QC Prozessor um volle Gesamtleistung von 4A zu erreichen (nur mit QC USB Netzteil) sind neben den überarbeiteten eleganten Display und dem robusten USB C Eingang einige entscheidende Argumente für den XTAR VC8.
Kompatibilität, Flexibilität und individuelle Einstellungen machen den XTAR VC8 zum Allrounder.
Kompatibel mit allen 5V USB-Netzteilen und USB KFZ-Adaptern, Eingangsspannung und Ladestrom wird intelligent identifiziert und angepasst. Eine Besonderheit bei der VC Serie ist die manuelle Ladestromeinstellung (3A / 2A / 1A 0,5A oder 0,25A) das XTAR VC8 kann zu derselben Zeit Ni-MH und Li-Ionen-Akkus erkennen, anzeigen und aufladen. Das grosse übersichtliche Display zeigt: Ladestrom, Akkuspannung, Akku-Typ, aufgeladene bzw. nach eingestelltem Zyklus die entlade Kapazität in mAh aller Akkuschächte an.
Produktedetails:

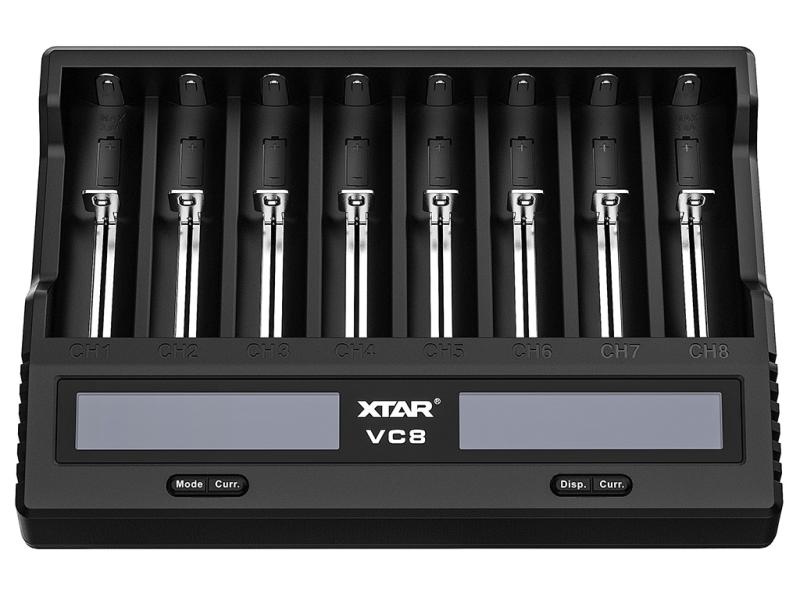

- Das Xtar VC8 Ladegerät verfügt über 8 Intelligente und unabhängig voneinander funktionierende Ladeschächte
- Manuelle Ladestromeinstellung (3A / 2A / 1A 0,5A oder 0,25A) um ggfs. kleine Akkus schonend zu Laden.
- Ladestrombegrenzung für kleinere Akkus.
- LCD-Anzeige für Echtzeit, Anzeige von Ladespannung, Akkustatus, Akku-Typ Kapazität in mAh aller Akkuschächte.
- Drei Betriebsmodi: Laden, Bewertung und Lager Modus.
- Testen Sie die tatsächliche Kapazität und maximieren Sie die Lebensdauer der Akkus.

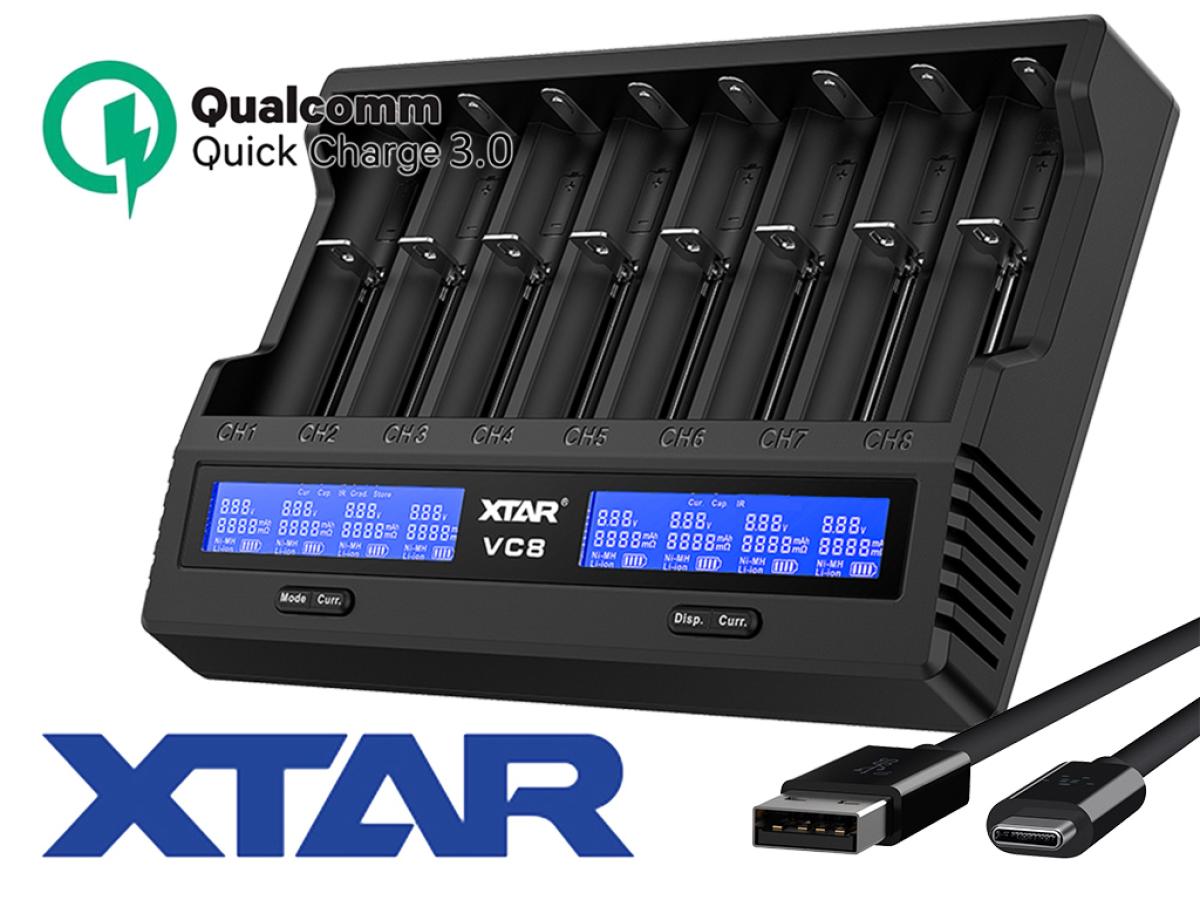

- QC3.0-Schnellladung, max. 3A für einen einzelnen Steckplatz.
- Das Xtar VC8 kann mit beliebigen oder "Quick Charge" USB-Adapter betrieben werden.
- Soft-Start-Funktion vermeidet Akkuschäden, die durch Stromstoss entstehen können.
- 0V Aktivierungsfunktion, um tiefentladene Akkus zu retten

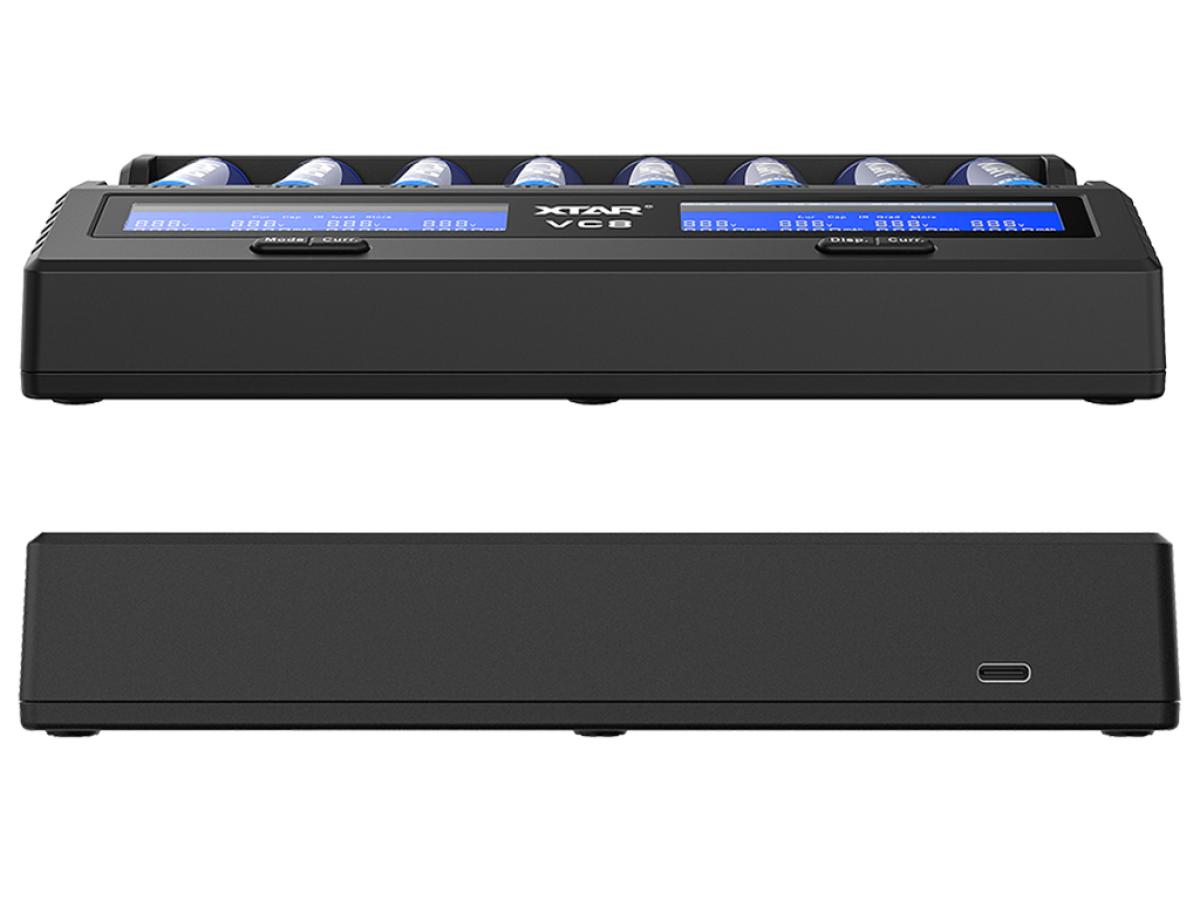

- Robuster USB C-Eingang.
- IC Temperaturüberwachung, um Überhitzung zu vermeiden.
- Verpolungs- und Kurzschlussschutz.
- Dreistufiger Lade-Algorithmus.
- Ladeverfahren TC, CC CV,
- Intelligentes Identifizieren der Eingangsleistung sowie automatische Auswahl des Ladeverfahrens und Ladestroms.
- Ladestopp-Automatik, Ladevorgang stoppt automatisch bei vollem Akku.
Folgende Li-Ionen Akkutypen sind wiederaufladbar:
10440 / 14500 / 14650 / 16340 / 17335 / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 20700 / 21700 / 22650
Foldende Akkus können nur im Schacht 1 und 8 geladen werden: 25500 / 26650 / 26700
3.6V/3.7V Lithium-Ionen-Akkus.
Auch für PCB geschützte 20700/21700 Akkus geeignet max. Länge 75,5 mm.
Folgende NiMH / NiCD Akkutypen sind Ladbar:
AAAA / AAA / AA / A
Folgende Akkus können nur im Schacht 1 und 8 geladen werden: SC / C / D
Technische Daten:
| Hersteller: |
XTAR |
| Eingangsspannung: |
USB-C, 5V DC ,3A / 9V DC, 2A |
| Ladestromverteilung: |
3Ax1 / 2Ax2 / 1Ax4 / 0,5Ax8 / 0,25Ax8 |
| Abschaltspannung: |
4.2 V +/- 0.05 V / 1.45V +/- 0.1V |
| Wiederaufnahme der Ladung bei Li-Ion: |
bei 3,9V |
| Stromverbrauch im Leerlauf: |
47mA bis 200mA |
| Betriebstemperatur: |
0°C - 40°C |
| Abmessungen: |
194 x 134 x 34 mm |
| Gewicht: |
ca. 350g ohne Batterie oder Stromkabel |
Die Ladegeschwindigkeit (Ladestrom) der Akkus ist von der USB-Stromversorgung abhängig. Es ist möglich auch schwächere USB-Stromversorgung zu wählen, jedoch ist das Aufladen der Akkus bei der vollen Stromstärke nicht mehr möglich.
Bei 0V meldet das Ladegerät "Err".
Oberhalb von 0 V schätzt das Ladegerät Ni/MH Akkus und startet den Ladevorgang. Diese Schätzung wird auf Li-Ion geändert, sobald die Batteriespannung Li-Ion Werte erreicht.
Unterhalb von 1,8 V geht das Ladegerät von Ni/MH Zellen aus.
Oberhalb von 1,8 V nimmt das Ladegerät Li-Ion an.
Nach einem Stromausfall oder dem Einsetzen des Akkus wird der Ladevorgang fortgesetzt.
Wenn das Gerät nicht an die Stromversorgung angeschlossen ist, werden ca. 1 mA von einem Li-Ion und 100 m A von einem Ni/MH-Akku verbraucht.
Die mAh - Anzeige blinkt "Voll", wenn der entsprechende Akku voll ist und die LED grün leuchtet.

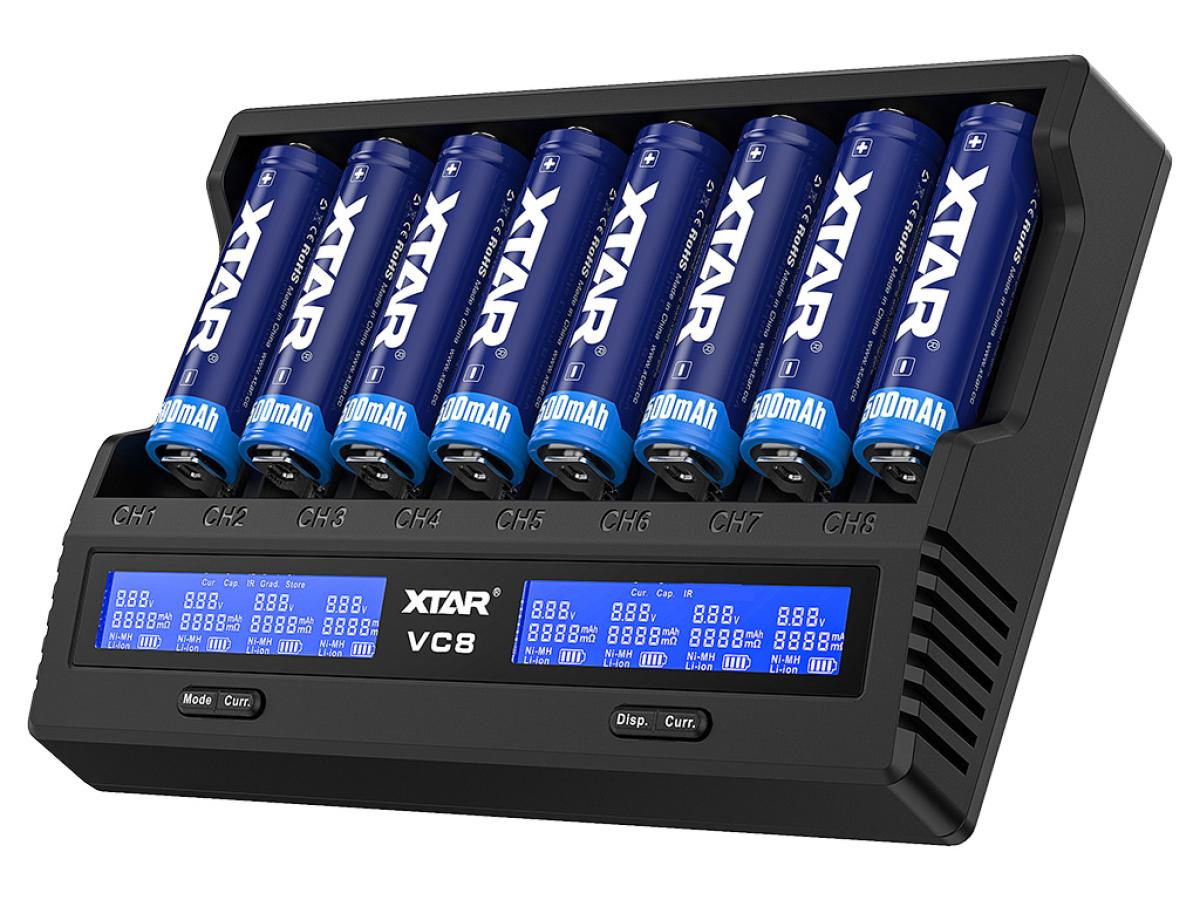

Ladegerät Design:
Das VC8 besteht im Grunde aus 2 Ladegeräten in einem Gehäuse: Steckplätze 1 bis 4 entsprechen "Ladegerät 1" Steckplätze 5 bis 8 entsprechen "Ladegerät 2"
Jedes Ladegerät wird über 2 Tasten gesteuert (separat gesteuert) und verfügt über ein eigenes LCD-Display. Diese arbeiten auch unabhängig voneinander
Ladegerät Nr. 1 (d.h. Steckplätze 1 bis 4) = hat einen Lade- / Test- / Lagerungs- Modus (alle Steckplätze in "Ladegerät Nr. 1" haben denselben Modus, z. B. alle befinden sich nur dann im Test- oder Lagerungs- Modus wenn dieser eingestellt wurde)
Ladegerät Nr. 2 (d.h. Steckplätze 5-8) = hat nur Ladefunktion
Lieferumfang:
- Xtar VC8 Ladegerät
- USB-C Kabel
- Bedienungsanleitung
Hinweis:
1. Laden Sie nur die für das Gerät Vorgesehene Li-Ionen und Ni-MH Akkus.
2. Achten sie bitte immer auf die eingestellte Ladespannung.
3. Laden sie nur Akkus mit der geeigneten Ladespannung.(Explosion Gefahr)
4. Gerät ist für den Hausgebrauch, halten Sie Wasser und Feuchtigkeit fern!.
5. Demontage und Modifikation sind streng verboten!
6. Bitte vermeiden sie einen Kurzschluss.
7. Akkus nur unter Aufsicht laden.
Falls Sie das Ladegerät nicht an einem bereits vorhandenen USB Ladeadapter oder am PC/Laptop laden möchten, können Sie zusätzlich ein Steckernetzteil 230V zu USB bestellen. Die schnellste Ladezeit erreichen Sie beim Betrieb mit einem USB-Netzteil mit 3.0 A Ausgangsleistung, z.B. Xtar PD20W Steckernetzteil
QC3.0 Quick Charge ist die Bezeichnung für ein ursprünglich proprietäres Verfahren zur Übertragung von elektrischer Leistung über eine USB-Schnittstelle durch Steuerung der Versorgungsspannung durch das angeschlossene Gerät. Es dient vorwiegend dem schnellen Laden von Mobilgeräten wie speziell darauf ausgelegten Smartphones oder Powerbanks.
